Yüksek karbon içeriğine sahip martenzitik paslanmaz çelik türüdür. Takımlar, bıçaklar ve genel olarak yüksek sertlik gerektiren parçalar için uygundur. Su verme ve temperleme işlemlerinden sonra, yüzey sertliği ihtiyacı duyulan uygulamalarda ilave olarak indüksiyonla yüzey sertleştirme işlemi de uygulanabilir.
| AVRUPA | İTALYA | ALMANYA | FRANSA | İNGİLTERE | ABD | ||
|---|---|---|---|---|---|---|---|
|
EN 10088-3: 2005 |
(UNI 6900: 71) |
(DIN 17440 - 85) |
(NF A 35-574-90) |
(BS 1554 - 90) |
AISI | ||
| Kalite | N° | Werkstoff | N° | ||||
| X39Cr13 | 1.4031 | X40Cr14 | X38Cr13 | 1.4031 | (Z44C14) | 420S45 | 420 |
| C | Si / max | Mn / max | P / max | S /max | Cr |
|---|---|---|---|---|---|
| 0,36÷0,42 | 1,00 | 1,00 | 0,040 | 0,030 | 12,5÷14,5 |
| Çap (mm) | Isıl İşlem | Sertlik HB max* | Rp 0,2 (MPa) min | Rm (MPa) | A5 (%) min | KV (J) min |
|---|---|---|---|---|---|---|
| d≤100 | Tavlanmış (+A) | 245 | - | 800 max | - | - |
| Islahlı (+QT 800) | - | 650 | 800÷1000 | 10 | 12 |
*Yalnızca referans amaçlıdır
| Çap (mm) | Tavlanmış | Islahlı | |||||
|---|---|---|---|---|---|---|---|
| Rm (MPa) max | HB max* | Isıl İşlem | Rp 0,2 (MPa) min | Rm (MPa) max | A5 (%) min** | KV (J) min | |
| d≤10 | 950 | 305 | Islahlı (+QT 800) |
700 | 850÷1100 | 7 | - |
| 10<d≤16 | 950 | 305 | 700 | 850÷1100 | 7 | - | |
| 16<d≤40 | 900 | 280 | 650 | 800÷1050 | 8 | 12 | |
| 40<d≤63 | 840 | 260 | 650 | 800÷1000 | 8 | 12 | |
| 63<d≤100 | 800 | 245 | 650 | 800÷1000 | 10 | 12 | |
*Yalnızca referans amaçlıdır
**Değerler yalnızca ≥5 mm boyut için geçerlidir
| İşlem | İşlem Sıcaklığı °C |
|---|---|
| Sıcak dövme deformasyonu | 900÷1100 |
| Tavlama (hava) | 750÷850 |
| Hava/yağda sertleştirme | 950÷1050 |

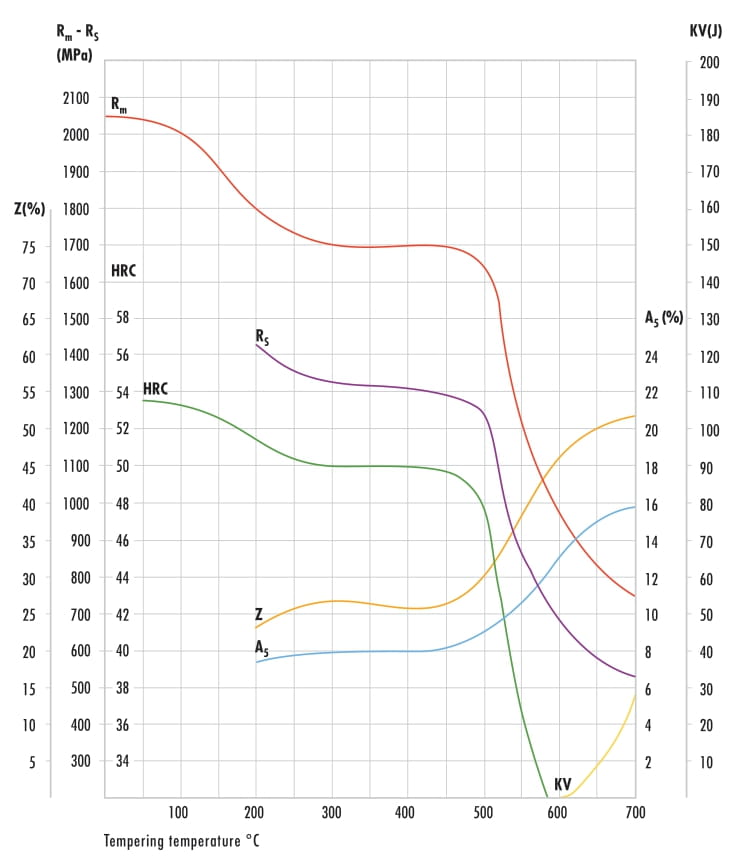

| Temperleme (QT 850) | 650÷700 |
