Muhtemelen en yaygın kullanılan martenzitik paslanmaz çelik türüdür. Önceki kaliteye göre daha yüksek karbon içeriğine sahiptir ve iyi korozyon direnci, tavlanmış halde iyi şekillendirilebilirlik ve yüksek temperlenebilirlik özelliklerini bir arada sunar. Pompa milleri, elektrik motoru milleri, el aletleri ve bıçak üretiminde yaygın olarak kullanılır.
| AVRUPA | İTALYA | ALMANYA | FRANSA | İNGİLTERE | ABD | ||
|---|---|---|---|---|---|---|---|
|
EN 10088-3: 2005 |
(UNI 6900: 71) |
(DIN 17440 - 85) |
(NF A 35-574-90) |
(BS 1554 - 90) |
AISI | ||
| Kalite | N° | Werkstoff | N° | ||||
| X30Cr13 | 1.4028 | X30Cr13 | X30Cr13 | 1.4028 | Z33C13 | 420S45 | 420 |
| C | Si / max | Mn / max | P / max | S /max | Cr |
|---|---|---|---|---|---|
| 0,26÷0,35 | 1,00 | 1,50 | 0,040 | 0,030 | 12,0÷14,0 |
| Çap (mm) | Isıl İşlem | Sertlik HB max* | Rp 0,2 (MPa) min | Rm (MPa) | A5 (%) min | KV (J) min |
|---|---|---|---|---|---|---|
| d≤100 | Tavlanmış (+A) | 245 | - | 800 max | - | - |
| Islahlı (+QT 850) | - | 650 | 850÷1000 | 10 | 12 |
*Yalnızca referans amaçlıdır
| Çap (mm) | Tavlanmış | Islahlı | |||||
|---|---|---|---|---|---|---|---|
| Rm (MPa) max | HB max* | Isıl İşlem | Rp 0,2 (MPa) min | Rm (MPa) max | A5 (%) min** | KV (J) min | |
| d≤10 | 950 | 305 | Islahlı (+QT 850) |
700 | 900÷1150*** | 7 | - |
| 10<d≤16 | 950 | 305 | 650 | 900÷1150 | 7 | - | |
| 16<d≤40 | 900 | 280 | 650 | 850÷1100 | 9 | 15 | |
| 40<d≤63 | 840 | 260 | 650 | 850÷1050 | 9 | 15 | |
| 63<d≤100 | 800 | 245 | 650 | 850÷1000 | 10 | 15 | |
*Yalnızca referans amaçlıdır
**Değerler yalnızca d ≥5 mm boyut için geçerlidir
***EN10088-3 standardındaki değer hatalıdır (900÷1050)
| Çekme Dayanımı Seviyeleri | Rm (MPa) |
|---|---|
| +C 500 | 500÷700 |
| +C 650 | 650÷850 |
| +C 800 | 800÷1000 |
| +C 900 | 900÷1100 |
Not: İstenilen çekme dayanımı seviyesi, talep edilen çapa bağlı olarak değerlendirilecektir.
| Çap | A (%) max | Rm (MPa) max |
|---|---|---|
| 0,50≤d≤1,00 | 10 | 1100 |
| 1,00≤d≤3,00 | 10 | 1050 |
| 3,00≤d≤5,00 | 10 | 1000 |
| 5,00≤d≤16,00 | 15 | 950 |
Not: Eğer skin pass uygulanmışsa, Rm değeri 50 MPa’ya kadar artabilir.
| İşlem | İşlem Sıcaklığı °C |
|---|---|
| Sıcak dövme deformasyonu | 900÷1100 |
| Tavlama (hava) | 745÷825 |
| Hava/yağda sertleştirme | 950÷1050 |

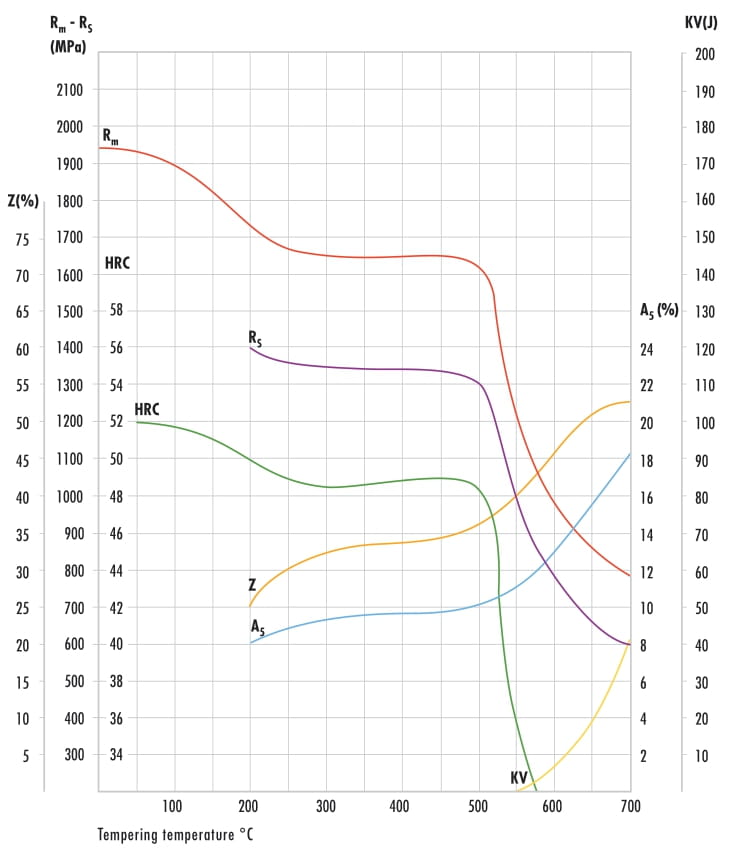

| Temperleme (QT 850) | 625÷675 |
