Islah edilmiş halde yaygın olarak kullanılan bir çelik türüdür. Mekanik özellikleri, ıslah edilmiş 410 temel kalitesine kıyasla daha yüksektir.
| AVRUPA | İTALYA | ALMANYA | FRANSA | İNGİLTERE | ABD | ||
|---|---|---|---|---|---|---|---|
|
EN 10088-3: 2005 |
(UNI 6900: 71) |
|
(NF A 35-574-90) |
(BS 970 pt. 3 -91) |
AISI | ||
| Kalite | N° | Werkstoff | N° | ||||
| X20Cr13 | 1.4021 | X20Cr13 | X20Cr13 | 1.4021 | Z20C13 | 420S29 - 420S37 | 420 |
| C | Si / max | Mn / max | P / max | S /max | Cr |
|---|---|---|---|---|---|
| 0,16÷0,25 | 1,00 | 1,50 | 0,040 | 0,030 | 12,0÷14,0 |
| Çap (mm) | Isıl İşlem | Sertlik HB max* | Rp 0,2 (MPa) min | Rm (MPa) | A5 (%) min | KV (J) min |
|---|---|---|---|---|---|---|
| d≤100 | Tavlanmış (+A) | 230 | - | 760 max | - | - |
| Islahlı (+QT 700) | - | 500 | 700÷850 | 13 | 25 | |
| Islahlı (+QT 800) | - | 600 | 800÷950 | 12 | 20 |
*Yalnızca referans amaçlıdır
| Çap (mm) | Tavlanmış | Islahlı | |||||
|---|---|---|---|---|---|---|---|
| Rm (MPa) max | HB max* | Isıl İşlem | Rp 0,2 (MPa) min | Rm (MPa) max | A5 (%) min** | KV (J) min | |
| d≤10 | 910 | 290 | Islahlı (+QT 700) |
600 | 750÷1000 | 8 | - |
| 10<d≤16 | 910 | 290 | 550 | 750÷1000 | 8 | - | |
| 16<d≤40 | 850 | 260 | 500 | 700÷950 | 10 | 25 | |
| 40<d≤63 | 800 | 250 | 500 | 700÷900 | 12 | 25 | |
| 63<d≤100 | 760 | 230 | 500 | 700÷850 | 13 | 25 | |
*Yalnızca referans amaçlıdır
**Değerler yalnızca d≥5 mm boyut için geçerlidir
| Çekme Dayanımı Seviyeleri | Rm (MPa) |
|---|---|
| +C 500 | 500÷700 |
| +C 650 | 650÷850 |
| +C 800 | 800÷1000 |
| +C 900 | 900÷1100 |
Not: İstenilen çekme dayanımı seviyesi, talep edilen çapa bağlı olarak değerlendirilecektir.
| Çap | A (%) max | Rm (MPa) max |
|---|---|---|
| 0,50≤d≤1,00 | 10 | 1100 |
| 1,00≤d≤3,00 | 10 | 1050 |
| 3,00≤d≤5,00 | 10 | 1000 |
| 5,00≤d≤16,00 | 15 | 950 |
Not: Eğer skin pass uygulanmışsa, Rm değeri 50 MPa’ya kadar artabilir.

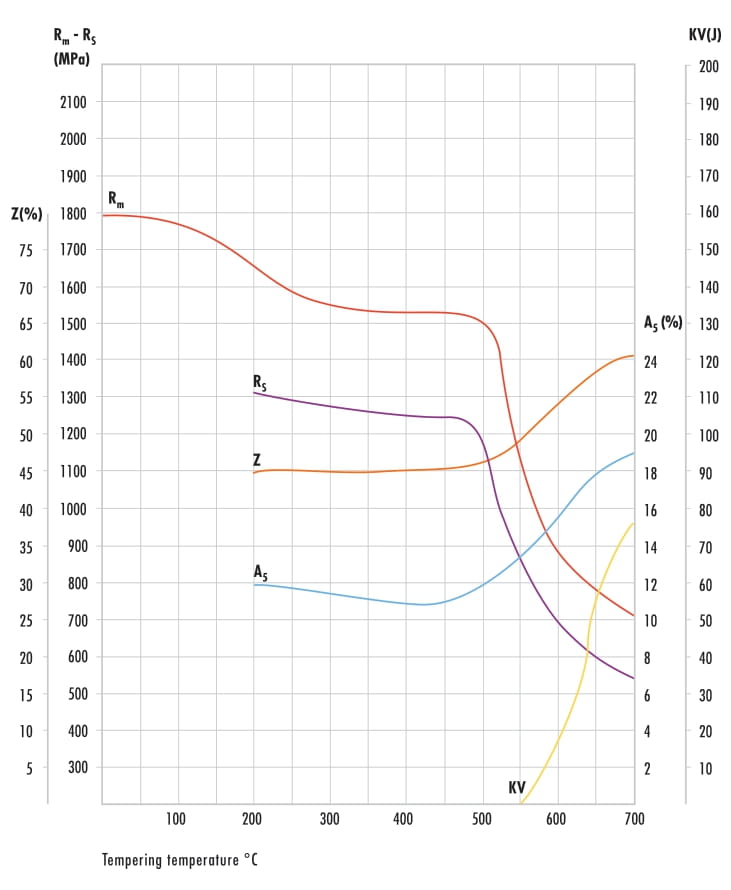

| İşlem | İşlem Sıcaklığı °C |
|---|---|
| Sıcak dövme deformasyonu | 900÷1100 |
| Tavlama (hava) | 745÷825 |
| Hava/yağda sertleştirme | 950÷1000 |
| Temperleme (QT 700) | 600÷750 |
| Temperleme (QT 800) | 600÷700 |
