Düşük karbon içeriğine sahip temel martenzitik çelik türüdür. Bu özellik, bir yandan ısıl işlem sonrası temperlenebilirlik ve mekanik özellikleri sınırlandırırken, diğer yandan kullanım esnekliğini artırır. Yüksek mekanik dayanımın gerekmediği uygulama alanları için uygundur. Korozyon direnci, düşük gereksinimli uygulamalar için yeterlidir.
| AVRUPA | İTALYA | ALMANYA | FRANSA | İNGİLTERE | ABD | ||
|---|---|---|---|---|---|---|---|
|
EN 10088-3: 2005 |
(UNI 6900: 71) |
|
|
(BS 970 pt. 3 -91) |
AISI | ||
| Kalite | N° | Werkstoff | N° | (NF A 35-574-90) | |||
| X12Cr13 | 1.4006 | X12Cr13 | X12Cr13 | 1.4006 | Z10C13 | 410S21 | 410 |
| C | Si / max | Mn / max | P / max | S /max | Cr | Ni / max |
|---|---|---|---|---|---|---|
| 0,08÷0,15 | 1,00 | 1,50 | 0,040 | 0,030 | 11,5÷13,5 | 0,75 |
| Çap (mm) | Isıl İşlem | Sertlik HB max* | Rp 0,2 (MPa) min | Rm (MPa) | A5 (%) min | KV (J) min |
|---|---|---|---|---|---|---|
| d≤100 | Tavlanmış (+A) | 220 | - | 730 max | - | - |
| Islahlı (+QT 650) | - | 450 | 650÷850 | 15 | 25 |
*Yalnızca referans amaçlıdır
| Çap (mm) | Tavlanmış | Islahlı | |||||
|---|---|---|---|---|---|---|---|
| Rm (MPa) max | HB max* | Isıl İşlem | Rp 0,2 (MPa) min | Rm (MPa) max | A5 (%) min** | KV (J) min | |
| d≤10 | 880 | 280 | Islahlı (+QT 650) |
550 | 700÷1000 | 9 | - |
| 10<d≤16 | 880 | 280 | 500 | 700÷1000 | 9 | - | |
| 16<d≤40 | 800 | 250 | 450 | 650÷930 | 10 | 25 | |
| 40<d≤63 | 760 | 230 | 450 | 650÷880 | 10 | 25 | |
| 63<d≤100 | 730 | 220 | 450 | 650÷850 | 15 | 25 | |
*Yalnızca referans amaçlıdır
**Değerler yalnızca d≥5 mm boyut için geçerlidir
| Çekme Dayanımı Seviyeleri | Rm (MPa) |
|---|---|
| +C 500 | 500÷700 |
| +C 650 | 650÷850 |
| +C 800 | 800÷1000 |
| +C 900 | 900÷1100 |
Not: İstenilen çekme dayanımı seviyesi, talep edilen çapa bağlı olarak değerlendirilecektir.
| Çap | A (%) max | Rm (MPa) max |
|---|---|---|
| 0,50≤d≤1,00 | 10 | 1100 |
| 1,00≤d≤3,00 | 10 | 1050 |
| 3,00≤ d≤ 5,00 | 10 | 1000 |
| 5,00≤ d≤ 16,00 | 15 | 950 |
Not: Eğer skin pass uygulanmışsa, Rm değeri 50 MPa’ya kadar artabilir.
| İşlem | İşlem Sıcaklığı °C |
|---|---|
| Sıcak dövme deformasyonu | 900÷1100 |
| Tavlama (hava) | 745÷825 |
| Hava/yağda sertleştirme | 950÷1000 |

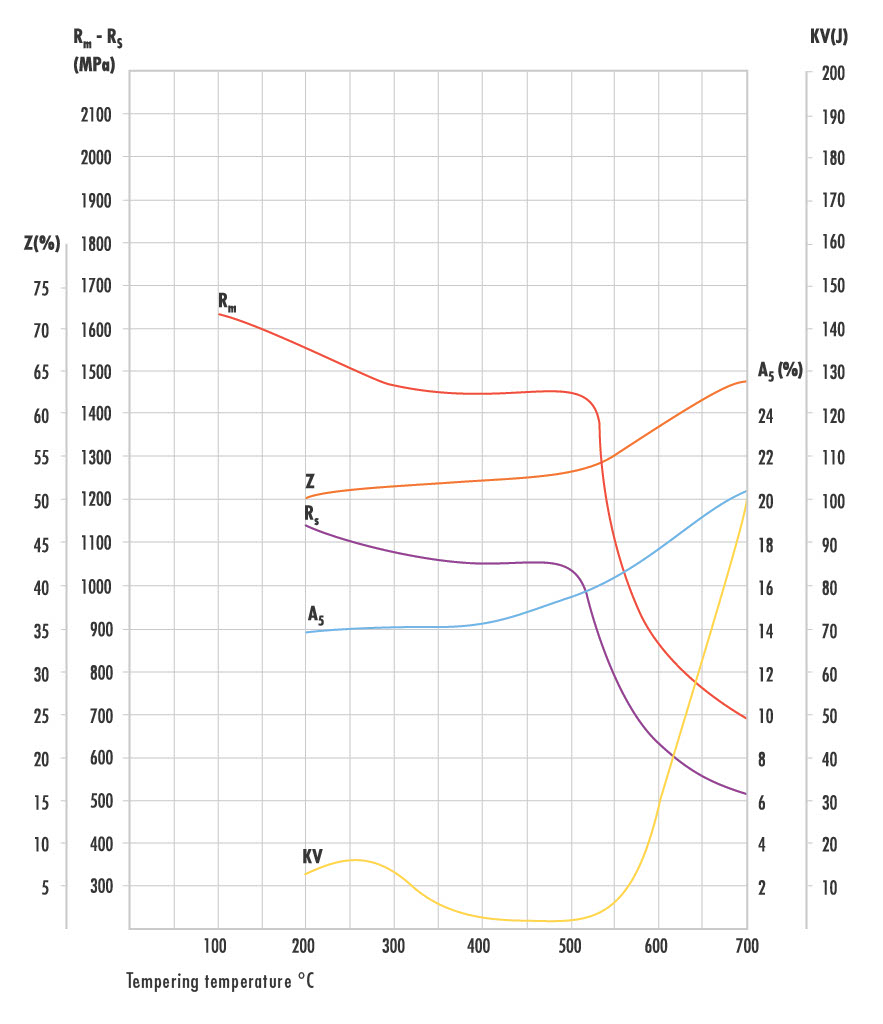

| Temperleme (QT 650) | 680÷780 |
